IPの実行

　IPをPPP上で実行するためには，LCPでリンクをオープンした後（認証を行うのであれば行った後）のネットワーク層プロトコル・フェーズで，IPのためのNCP（Network Control Protocol，ネットワーク制御プロトコル）であるIPCP（RFC 1332，The PPP lnternet Protcol Control Protoco）によって，ネットワークをオープン状態にしなければならない。この後，通常のIPか実行できる（図１６）。

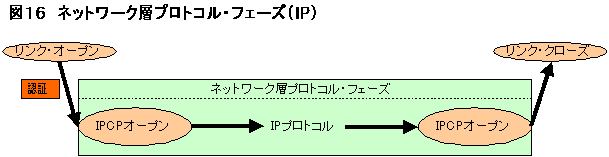

図１６　ネットワーク層プロトコル・フェーズ（IP）

（１）IPCP

　IPCPパケットをカプセル化したPPPフレームとICPCパケットの構造を，図１７に示す。プロトコル・フイールドには，IPCPを示す値8021hが設定される。

図１７　IPCPパケットとPPPフレームの構造

　IPCPのパケットは，LCPのパケットと同じ構造と内容です。ただし，コードは1から7まで。なお，これらのコード以外のIPCPパケットを受信した場合には，コード拒否パケットで応答しなければならない。

（２）IPCP設定オプション

　IPCP（Internet Protocol Control Protocol）設定パケットでの設定オプションには，3タイプがあるが，タイプ1は旧版への後方互換のためのオプションで，使用からはずされ，このほかにタイプ2と3とがある（図１８）。

図１８　IPCP設定オプション

　タイプ2のIP圧縮プロトコル（IP Compression Protocol）オプションは，TCP/IPヘッダを圧縮するVan Jacobson圧縮プロトコル（RFC 1144）を使用するためのもの。厳密には，この圧縮パケットが受信可能であることを相手に通知する。これを使うと，TCP/IPヘッダを3バイトにまで圧縮可能です。なお，このプロトコル使うときには，オプションを設定した相手に対して，伝送するIPデータグラムを格納したPPPフレームのプロトコル・フィールドに，値002Dhを設定して伝送する。デフオルトは，「圧縮なし」。
　タイプ3のIPアドレス・オプションでは，ネットワーク設定時に自分の希望IPアドレスを通知するか，または相手のIPアドレスを要求することが可能。設定要求パケットには，希望するIPアドレス（0以外）を指定する。
　相手のIPアドレスを要求する場合には，値が0の4バイトのIPアドレスを設定して，設定要求パケットを送る。これに対して応答側は，設定否定パケットでそのIPアドレスを設定して応答することになる。逆に，応答側として相手のIPアドレスを希望しているにもかかわらず，設定要求パケットにIPアドレス・オプションがない場合には，IPアドレス・オプションを付加した設定否定パケットで応答する。このときのIPアドレス値は，相手が受け入れられる値，または相手が設定するように指示する値0です。

（３）IPデータグラム

　IPデータグラムをカプセル化したPPPフレームを，図１９に示す。PPPフレームのプロトコル・フィールドには，TCP/IPヘッダ圧縮を使用する場合には値002Dh，IPデータグラムのプロトコル・フィールドにスロットIDを設定する場合には，002Fh（非圧縮TCP），通常のIPでは0021hを指定する。
　アドレス/制御，プロトコル，FCSは，圧縮されることがあります。

図１９　IPデータグラムをカプセル化したPPPフレーム

（４）PPP上のIPv6

　IPv6のためのNCPである，IPv6CP（IPv6 Control ProtocoD を含むIPv6をPPP上で扱うための方法は，RFC 2023（IP version 6 over PPP）で規定されている。図２０に，IPv6をカプセル化したPPPフレームの構造を示す。

図２０　PPP上のIPv6CPの構造

　IPv6CPパケットは，PPPフレームにプロトコル・フィールド値8057hとして格納され，設定オプションを除いてIPCPと同じ内容です。設定オプションには，アドレスの自動設定を行うためにPPPリンクごとに設定される固有な32ビット値（インタフェース・トークンと言う）のネゴシエーションを行う，インタフェース・トークン・オプション（タイプ1）と，IPv6ヘッダ圧縮を設定するIPv6ヘッダ圧縮オプション（タイプ2）とがある。インタフェース・トークンとしては，LCPパケット（エコー要求・応答，廃棄要求，ID通知，残余時間通知）のマジック・ナンバーと同じように，0でない固有な値として，マシンのシリアル番号やデータリンク・アドレスなどの値を基に，ランダムに生成した値が推奨されている。
　IPv6パケットは，PPPフレームにプロトコル・フィールド値0057hとして格納される。また，IPv6をサポートするPPPフレームの情報部は，最低でも576バイト長なければならない。
